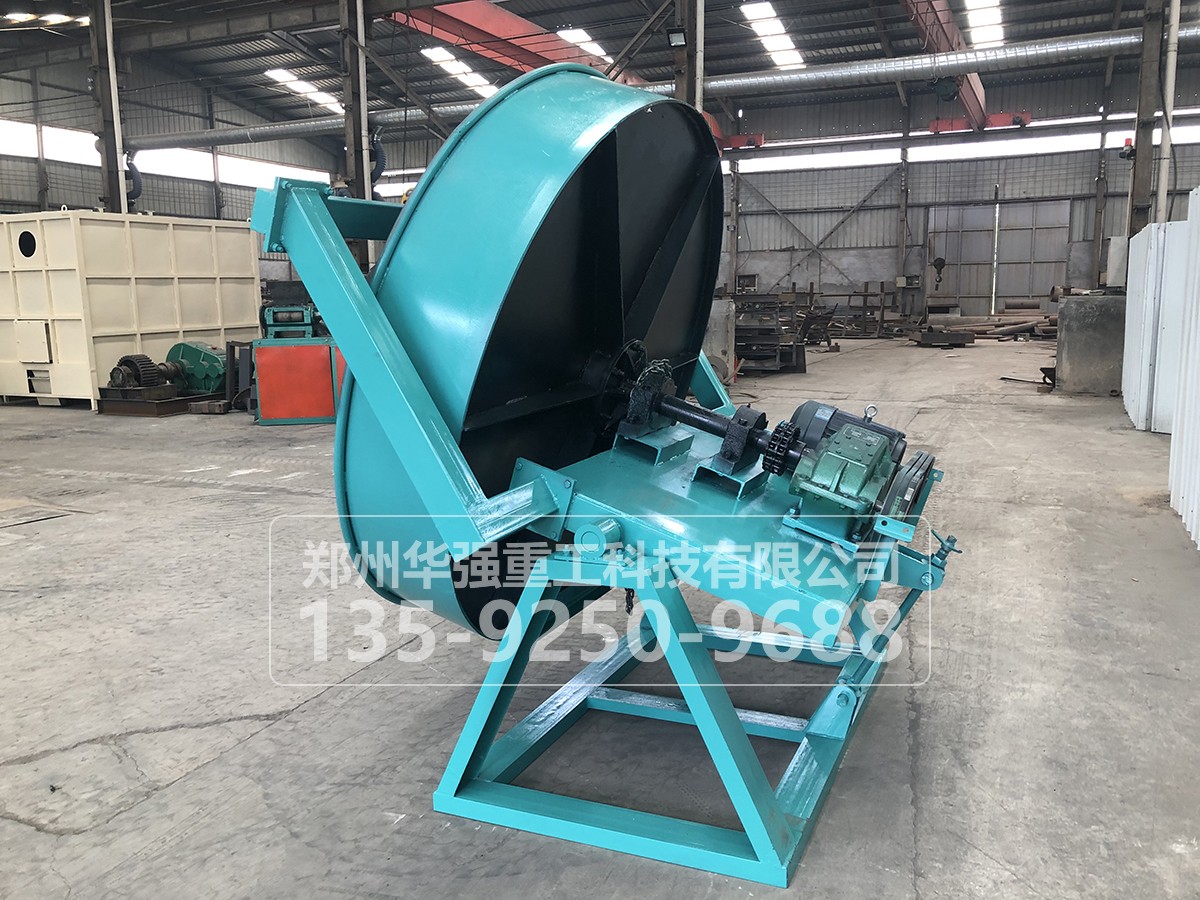

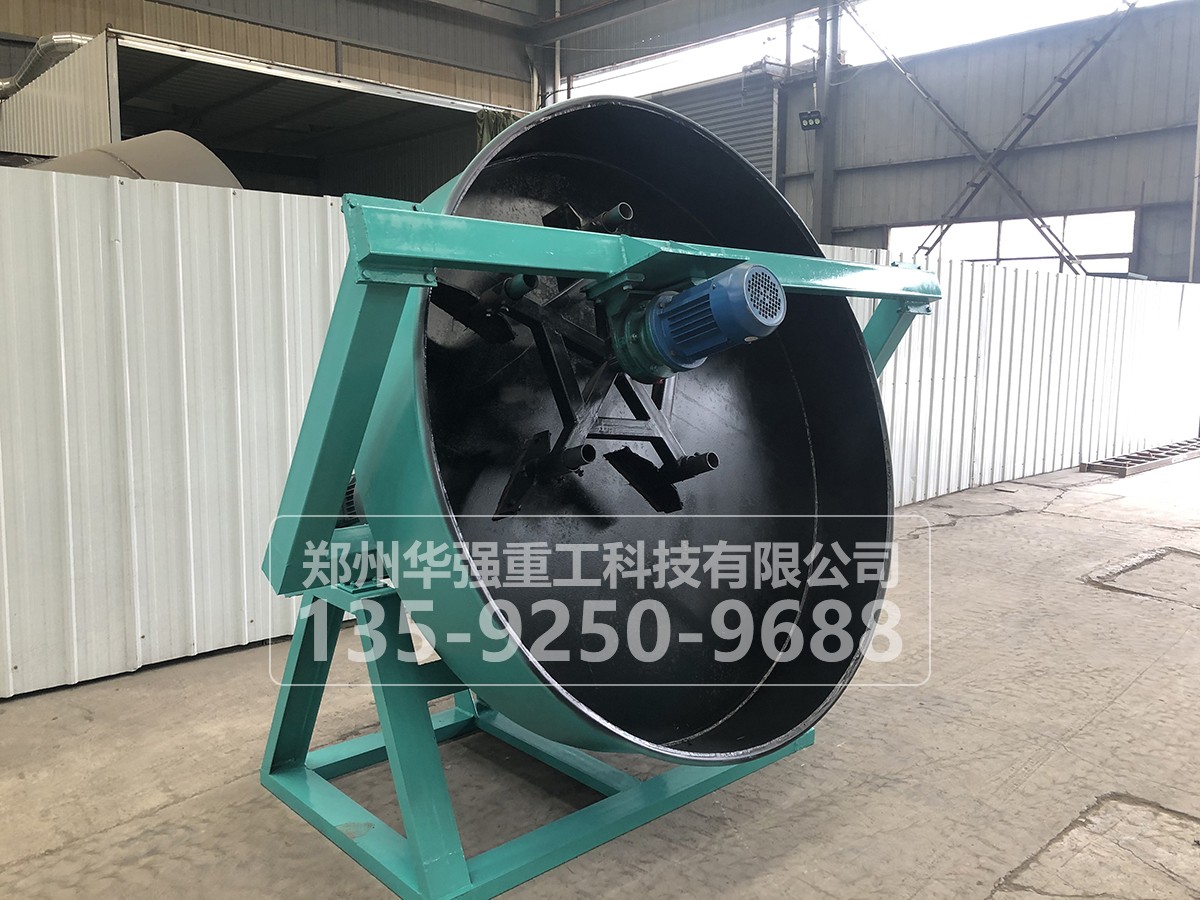

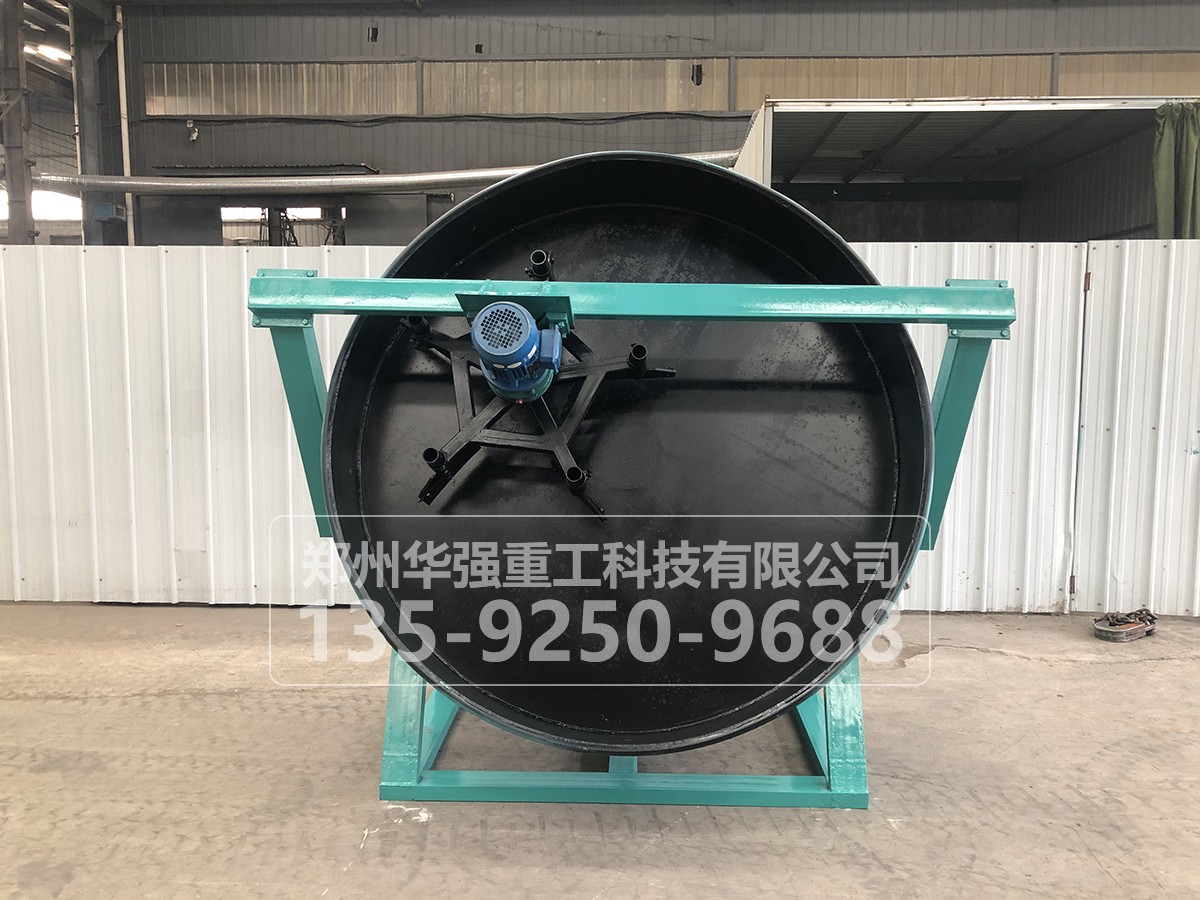

圓盤造粒機又叫成球盤，可用于各種干粉造粒和干粉予濕造粒。予濕造粒效果較好，應優選采用。造粒盤設有三個出料口,便于間斷生產作業,大大降低了勞動強度,提高了勞動效率。減速機與電動機采用柔性皮帶傳動，起動平穩，減緩沖擊力，提高設備使用壽命。造粒盤盤底采用多條輻射鋼板加強，堅固耐用，不變形。加厚、加重、堅固的底座設計，不需地腳螺栓固定，運轉平穩。
圓盤造粒機特點
1.圓盤造粒機結構新型新穎合理，重量減輕，高度降低。工藝布置靈活方便，適合老廠改造。
2.大盤傾角可調節。采用角度墊片，調整靈活方便。
3.采用特殊的無動力組合刮刀一體化使輔助功率消耗降低。
4.大盤由盤體和盤節組成。降低主電機功率。盤節沿盤體可上下調節。盤節端部為邊法蘭，料球出盤時可保證料球不被拉傷、撕裂。
5.全新清淤設計，由無動力組合刮刀清邊清底，清角刮刀清盤角，配合盤體特殊處理技術，清淤、成球效果好，不會出現大泥團，料球直徑90%在3-5mm。
圓盤造粒機適用范圍
圓盤造粒機廣泛適用于運送粉狀、料狀或小塊狀態的各種非粘性物料，如煤粉、水泥、熟料、化肥等物料。
圓盤造粒機工作原理
各種干粉物料從設備頂部加入，經脫氣、螺旋預壓縮并輸送至兩只軋輥的弧形槽口，兩只軋輥等速、反向旋轉，將物料咬入槽內并進行強制壓縮，物料通過壓縮區后承受的壓力逐漸減小，其表面張力和重力使之自然脫出，進入碎粒機和整粒機破碎、修整，再進入振動篩進行篩分，合格品通過輸送機被送入成品倉或直接包裝，粉狀篩下物料通過回料裝置再次被送回原料倉進行二次輥壓，擠壓力的大小可根據顆粒強度的需要由液壓系統進行調節。通過改變輥面開槽形式，可得到片狀、條狀、橄欖狀、扁球狀等物料。
圓盤造粒機產品型號
| 型 號 | 直徑 | 高度 | 容積m3 | 轉速 r/min | 電機kw | 生產能力 |
| ZL08 | 800mm | 200mm | 0.25 | 24 | 1.5 | 0.1～0.2 |
| ZL10 | 1000㎜ | 220㎜ | 0.4 | 21 | 2.2 | 0.3～0.5 |
| ZL15 | 1500㎜ | 300㎜ | 1.1 | 17 | 5.5 | 0.5～0.8 |
| ZL25 | 2500㎜ | 500㎜ | 2.5 | 13.6 | 7.5 | 1-1.5t/h |
| ZL28 | 2800㎜ | 550㎜ | 3.7 | 13.6 | 11 | 1-2.5 t/h |
| ZL30 | 3000㎜ | 550㎜ | 4.2 | 11 | 11 | 2-3t/h |
| ZL32 | 3200㎜ | 600㎜ | 4.8 | 10 | 11 | 2-3.5t/h |
| ZL36 | 3600㎜ | 600㎜ | 6.1 | 10 | 15 | 3-5t/h |
